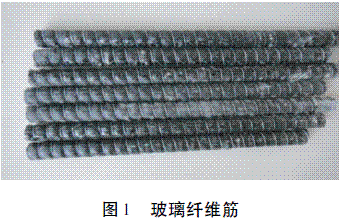

玻璃纤维( GFRP) 筋产品是以纤维为主体材料,以合成树脂( 如聚酰胺树脂、聚乙烯树脂、环氧树脂等) 为辅助材料,采用拉挤工艺、在线缠绕以及在线涂层等工艺生产出来的一种新型复合材料( 见图1) 。玻璃纤维提供了钢筋所需要的高强度,树脂提供了较好的耐腐蚀性能。与传统钢材相比,玻璃纤维筋是水泥结构中钢材的理想替代材料。国内生产的GFRP 筋厂家较多,正规的生产厂家产品质量稳定可靠,广东出台的地方标准DB44 /T 497—2008《土木工程用玻璃纤维筋增强复合材料( GFRP) 筋》,对GFRP 筋的基本性质做了明确规定。
GFRP 筋一般具有如下特性:
1) 抗拉强度高。抗拉强度优于普通钢材,高于同规格钢筋的20%,而且抗疲劳性好。
2) 质量轻。仅为同体积钢筋的1 /4,密度在1. 5 ~1. 9 g /cm3 之间。
3) 耐腐蚀性强。耐酸碱等化学物的腐蚀,可抵抗氯离子和低pH 值溶液的侵蚀,尤其是抗碳化合物和氯化合物的腐蚀性更强。
4) 易切割、施工方便。刀盘可直接切割,可按用户要求生产各种不同截面和长度的标准及非标准件,现场绑扎可用非金属拉紧带,且操作简单。
5) 可设计性强。因弹性模量稳定,热应力下尺寸稳定,折弯等形状可任意热成形; 安全性能好,不导热、不导电、阻燃抗静电,通过配方改变与金属碰撞不会产生火花。

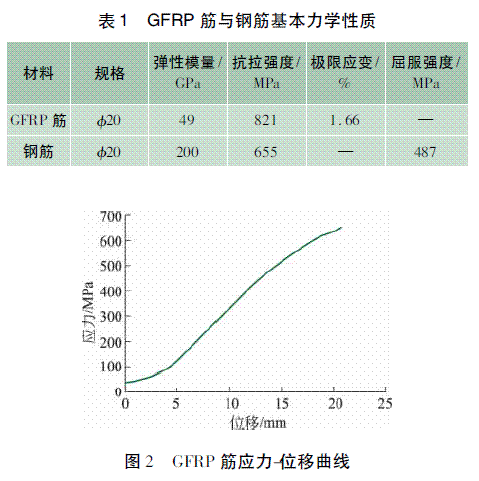

近年来,国外学者对GFRP 筋以及在混凝土结构中用GFRP 筋代替钢筋进行了广泛研究,并取得了一定成果。但是,国内在该领域的研究和应用尚处于起步阶段,国内设计主要参照美国混凝土委员会( ACI-440) 规范[3]( 2006) 中有关材料与混凝土的规定,玻璃纤维筋抗拉强度为480 ~ 1 600 MPa,弹性模量为35 ~ 50 GPa。Weber[4] ( 2006) 认为研究玻璃纤维筋混凝土应先研究其基本性质,在对玻璃纤维筋应力-应变的研究中没有发现明显的屈服阶段,得出其抗拉强度为1 100 MPa,弹性模量为60 GPa,延伸率为1. 9%。笔者为了探讨玻璃纤维筋的基本力学特性,取6 个样品对其进行了试验,并与同直径的钢筋进行了对比分析( 见表1) ,其应力-位移曲线参见图2。
通过表1 可以看出: 实验结果与其他学者的类似,钢筋的弹性模量为GFRP 筋的4 倍,抗拉强度比较接近,极限应变为1. 66%,钢筋在拉力达到487 MPa 时开始屈服。通过对图2 分析可知,对于相同直径的GFRP筋和钢筋: 钢筋应力-位移曲线在屈服之前为直线,在屈服之后进入塑性阶段; GFRP 筋的应力-位移曲线为直线,在破坏之前无明显的屈服点,为脆性破坏。国内其他学者都获得了类似结论。
从以上材料的力学基本性能研究可以获得如下结论: 在保证生产质量的前提下,玻璃纤维筋的基本力学性质是稳定的,如对于20 的GFRP 筋要求抗拉强度≥600 MPa,弹性模量≥40 GPa,这也是推广应用的前提条件。
