埋弧电焊工艺在桥梁高墩施工中的应用
日期:2015-6-23 15:00:06 来源:本站原创 浏览数:

分享到:

    在高速公路和高速铁路桥梁工程中,起着支撑作用的便是桥梁高墩。因此,高墩质量的好坏,直接关系着桥梁的安全性和稳定性。而桥梁桥墩的施工,是一项较为复杂的工作,仅钢筋焊接工作便是一项难题。当前,在高速公路和高速铁路桥梁桥墩竖向钢筋焊接中,均采用埋弧焊接工艺。在本文中,笔者结合具体的工程案例,分析了埋弧焊接工艺在该工程中的实际应用。
    1 ·工程简介
    北京至福州国道主干线(温家圳至沙塘隘段)是国家“五纵七横”国道主干线中在江西境内的一段,北与已经建成的昌九高速公路相接,经江西境内进贤县、抚州市临川区、南城县、黎川县,终于赣闽交界处的熊村沙塘隘,路线全长178km,设计技术标准为:行车速度100km/h,路基标准宽度为26m 双向4 车道,设计车辆荷载汽—超20,挂-120。A4 合同段位于抚州市临川区上二屯镇,起止桩号K37+600-K46+800,全长为9.2km。
    该合同段的路基挖方为22.48 万m3,填方为119.16 万m3,共有4 座桥梁,其中:临水河大桥属于特大型桥,桥长846m,采用28×30m 后张预应力空T 型梁,下部采用的是双柱式桥墩,预应力梁盖,钻孔灌注桩132根、柱式墩54 座、肋式台4 座、预制安装T 型梁392 根。
    临水河是抚河的最大支流,为季节性河流,常年积水,河水水位易受降水影响且季节性变化大,由于施工期非常紧张,桥梁的施工工期尤为关键,如果采用竖向主筋的连接,则会影响施工的进度和桥墩的质量。通过科学的对比分析,施工方决定高墩主筋连接焊接中的一种全新的工艺,也就是埋弧焊接工艺,也被业界称之为竖向钢筋埋弧电焊工艺;实践证明,采用该工艺,工程质量得到显著的提高,经济效益和比较好。
    2· 桥墩竖向钢筋埋弧电焊基本原理及其特点
    2.1 桥墩竖向钢筋埋弧电焊基本原理
    竖向钢筋埋弧电焊的基本原理是,利用被焊接钢筋端头之间的电弧熔化覆盖在端头周围的焊剂,得到2000℃以上的高温焊接条件,从而是被焊接钢筋的端头均匀地融化,然后经过一定的挤压便可形成焊接的接头。
    2.2 竖向钢筋埋弧电焊工艺的特点
    相比其他方式的电弧工艺,竖向埋弧电焊工艺具有以下特点:①质量比较稳定;②生产效率比较高;③安全环保,烟尘较少,没有弧光;④花费的城北比较低等。
    3· 竖向钢筋埋弧电焊钢筋连接工艺
    3.1 竖向钢筋埋弧焊接工艺的适用范围
    竖向钢筋埋弧电焊的使用范围必须是钢筋混凝土结构,而其横向或者倾斜度必须在4:1 的范围之内,而钢筋的直径通常在16~30mm 之间;钢筋的等级为Ⅰ级、Ⅱ级和Ⅲ级。
    3.2 材料和设备装置
    竖向刚劲埋弧电焊钢筋连接工艺所需的设备主要包括:1 把装焊剂的铁铲、1 台500A 或者以上的电焊机;
    而所需的材料主要包括:钢筋、焊接剂和石棉绳等。
    3.3 焊接工艺及操作方法

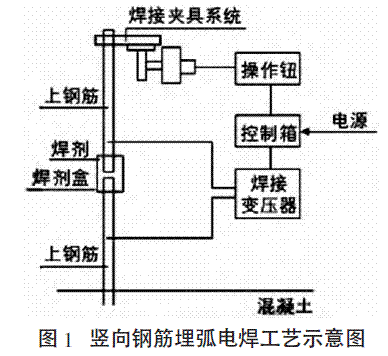

    (1)钢筋焊接工艺的顺序是:检查钢筋、焊接剂是否满足焊接的要求→检查焊接设备、工具是否齐全→检查电源→固定焊接夹具,安装焊接剂→顶锻保温,收集剩余的焊接剂→引弧、稳压和加压→拆除夹具,清楚熔渣,检查钢筋焊接结构的质量。竖向钢筋埋弧电焊工艺如图1所示。
               埋弧电焊工艺在桥梁高墩施工中的应用
    (2)焊接的过程。竖向钢筋焊接工艺可以分为四个阶段:①是引弧阶段;②是电弧阶段;③是电渣阶段;④是顶压阶段。
    (3)具体的操作方法。①把控制器和电焊机调节到工艺所需要的数值;②焊接枪I 和枪II、电缆,以及控制电缆,并按照工艺图纸把电缆连接好;③把焊枪I 和焊枪II 上的下夹钳固定在竖向钢筋上,然后把需要焊接的钢筋夹在夹钳上,并校正导柱上下端的刻线;④把HJ431 焊接剂添加到焊接筒上,之道填满位置;⑤接通电源,然后开始引弧,而此时的电压表指示应在30V 左右,然后电压表会逐渐提升;待焊枪上的仪表红灯熄灭时,加压并断电,焊接完成两个钢筋接头。在保温期限内,快速拔下钢筋的接头,并插入另外一个准备好的焊枪上,反复进行,直到完成所有接头焊接。⑥如果是在寒冷的条件下施工,则应适当延长焊接的时间,同时适当延长打渣的时间。
    3.4 注意事项
    竖向钢筋埋弧电焊在具体操作过程中,有以下注意事项:
    (1)严格执行焊接接头挂牌制;
    (2)相关的操作人员必须拥有相应的资格证,并实行专人专机;
    (3)在焊接接头执之前,应首先检查焊接剂、钢筋接头等部分是不是满足焊接作业的要求,并选定合理的焊接参数;
    (4)在接头焊接过程中,应密切注意焊接的电压、焊接速度和电流等。
    3.5 焊接质量的检查及常见缺陷的处理
    (1)取样的方法和数量。完成竖向钢筋埋弧电焊接头之后,应逐个检查每一个接头的外观。在检测焊接结构的性能时,应采用批量检测的方式,以300 个为一批次,如果不足300 个,则按照300 计。
    (2)外观的检查步骤;首先是检查焊点是不是均匀;其次,检查焊接缝的表面有没有出现气孔、边渣和裂缝等状况;再次,钢筋接头的轴线偏位不可以大于钢筋直径的1%,而且不能超过2mm;第四,钢筋接头出的弯折角应小于3°。
    (3)检验钢筋的力学性能。随机抽取5 个钢筋结构进行拉伸,如果这5 个钢筋接头中出现1 个钢筋接头小于钢筋母材中所预定的抗拉强度,则需要复验地6 个钢筋接头,如果复测结构让不合格,则视为该批接头不合格。
    (4)钢筋接头常见的缺陷及其防范措施。①如果出现偏心状况,则可通过矫正钢筋,并正直安放钢筋的方式来矫正;②对于钢筋接头的弯折,则应适当延长夹具松开的时间;③对于咬边,则应适当调整钢筋焊接额接头的参数,矫直钢筋,并进行均匀运条;④对于没有熔合,则在焊接时,加大焊接的电流等。
    3.6 钢筋连接的经济与技术比较
    (1)钢筋的搭接,通常不受施工天气的影响,对于操作人员的技能也无特殊要求,接头的质量与操作技术之间没有关系,通常需要2~3 个操作人员,一个接头所需要的连接时间在3~4min,不存在着火爆炸的隐患,不会对环境造成污染,对工程期限的影响可以忽略不计,每个钢筋接头的价格在10~15 元之间。
    (2)钢筋的焊搭接,通常受施工天气的影响比较小,对于操作人员的技能有一定的要求,接头的质量与操作技术之间有一定的关系,通常需要1 个操作人员,一个接头所需要的连接时间在13~14min,存在着火爆炸的隐患,而且会对环境造成污染,对工程期限的影响比较明显,每个钢筋接头的价格在6~10 元之间。
    (3)钢筋的剥肋滚压直螺纹,一般情况下不受施工天气的影响,对于操作人员的技能有比较高的要求,须经过专业的培训,接头的质量与操作技术之间存在较大的关系,通常需要1~2 个操作人员,一个接头所需要的连接时间在3~5min,不存在着火爆炸的隐患,也不会对环境造成污染,对工程期限的影响可以忽略不计,质量比较稳定,每个钢筋接头的价格在13~18 元之间。
    (4)钢筋套筒挤压连接,通常不受施工天气的影响,对于操作人员的技能有一定的要求,需要经过专业的训练,接头的质量与操作技术之间有一定的关系,一般情况下需要2 个操作人员,一个接头所需要的连接时间在3~4min,不存在着火爆炸的隐患,同样不会对环境造成污染,对工程期限的影响比较大,占用现场主导工期,每个钢筋接头的价格在16~21元之间;焊接的质量也比较稳定。
    (5)埋弧电焊,一般不受施工天气的影响,对于操作人员的技能有比较高的要求,须由专业人员进行焊接,接头的质量与操作技术之间存在较大的关系,一般常需要2 个操作人员,一个接头所需要的连接时间在2~3min,不存在着火爆炸的隐患,不会对环境造成污染,也不会对主导工期产生影响,每个钢筋接头的价格在3~4 元之间,质量最稳定。
